# Soundec Playground智能音频开发板套件

用于评估集成AI算法和高质量Codec、高性能DSP、高速USB与PMU的SNC8x系列专业音频处理器

开发者可前往九音科技在线商城 (opens new window)购买智能音频开发板套件及相关配件。

# 套件内容

  • Soundec Playground开发板

  • SNC8600核心板

  • 2*USB-A转USB-C线缆

  • 配件包

# 必备文档

# 典型应用

# 开发板介绍

Soundec Playground开发板为SNC8x系列专业音频处理器提供了所有必备的模拟和数字输入和输出接口。用户可以方便地通过开发板自带的USB转串口控制器，或自备的标准JTAG控制器与Tensilica HiFi3 DSP通信和调试。SNC8x系列专业音频处理器可基于SDK进行定制开发，亦可使用九音科技开发者网站提供的典型例程和Soundec Studio软件进行无代码调试。

Soundec Playground开发板支持多种扩展板实现各种音频服务，更可通过万能板增加个性化的硬件配置，快速完成产品原型搭建。只需通过简单的USB 5V电源接入，其他板载电压的提供皆由Soundec Playground 开发板完成。PCBA采用四层板设计，内含接地层与供电层，核心时钟由板载24MHz晶振提供。

# 开发板布局图

下图为开发板布局图

# 开发板使用前准备

# 下载安装Soundec Studio软件

Soundec为开发板套件提供了配套使用的软件Soundec Studio。请按照下述步骤下载安装：

在Soundec Studio (opens new window),下载到您需要的目录解压后运行SoundecStudio.exe既可。

# 开关与跳线的缺省设置

下表列出了开发板上开关与跳线的缺省设置：

Jumper and Switch Connections Option Selected
S1 连通 USB提供5V供电
P1 连通 USB提供5V供电
P4 连通 使能核心板的IP33 VOUT管脚
P5 连通 使能核心板的IO33 VOUT管脚
P6 连通 RESET管脚被IO33上拉

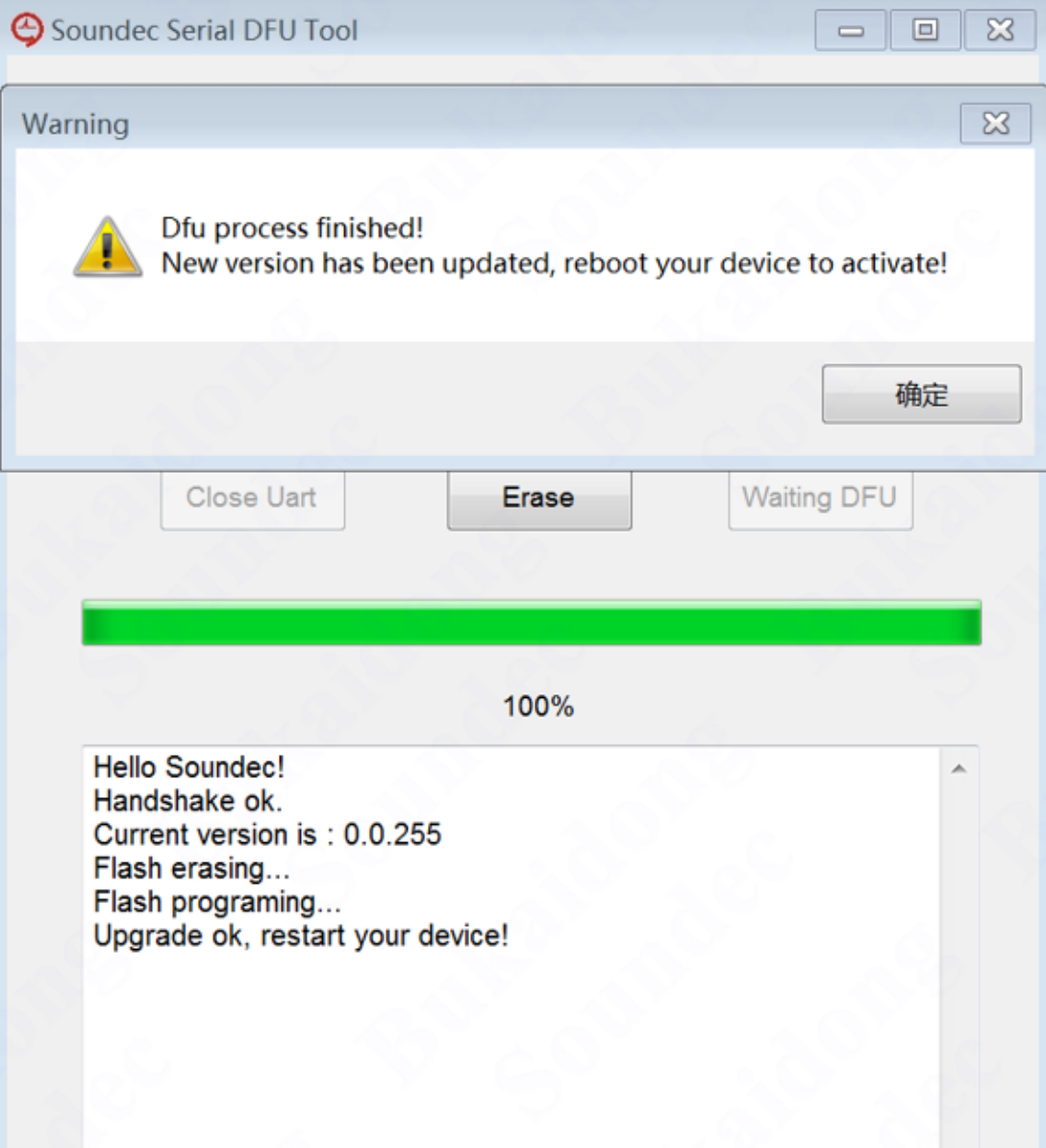

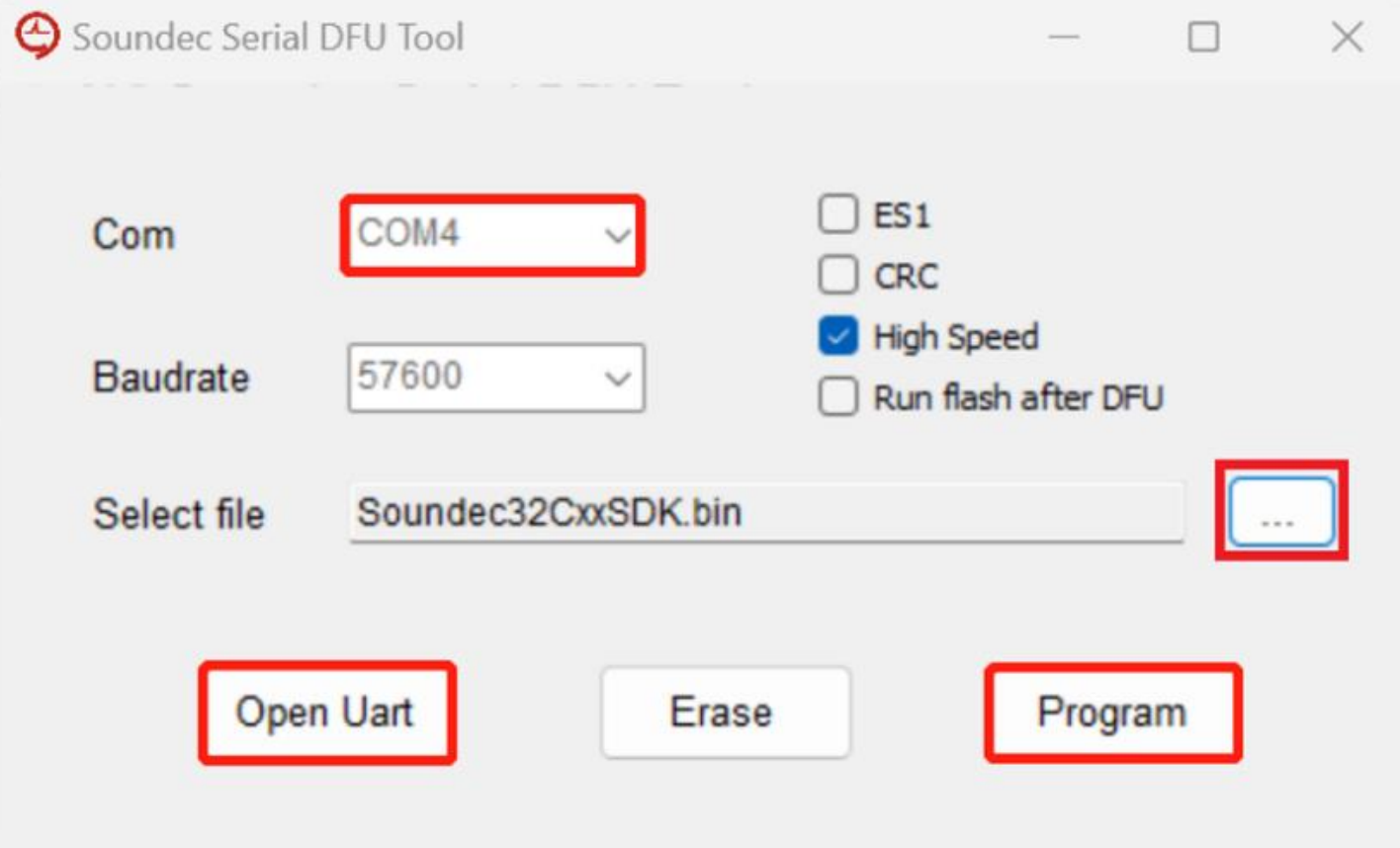

S2 断开 DFU模式关闭
S3 UART 打开UART Debug

首次使用开发板前，请确认开关与跳线设置与上表一致。

# 开始使用开发板

# 供电

J2是开发板的供电接口。这是一个USB-C母座，建议使用5V/1A电源供电。

# 控制端口

J2同时也是开发板的控制端口。电脑安装Soundec Studio后，请使用USB线缆连接，运行Soundec Studio，按照提示操作。

# 音频编解码系统

# 音频输入与输出

Soundec Playground具有多种音频输入和输出选项，包括数字和模拟。有三个模拟输入、一个模拟输出、多达十个数字麦克风通道和多达三个串行音频接口端口。

# 模拟输入

开发板提供了两种模拟输入：单端立体声耳机接口(J8)和双路Line-In差分接口(J3和J4)。每一路模拟输入都支持可编程的模拟增益放大器。

有关模拟输入信号的选择，请参阅下表。

ADC通道 跳线设置 音频输入接口
ADC1 P10与P12都连通 单端
ADC1 P10与P12都断开 差分
ADC2 P11与P13都连通 单端
ADC2 P11与P13都断开 差分

注意：

  1. 不能同时使用单端输入端口和差分输入端口。

  2. 模拟输入还可以通过P3接口连接到应用模块转接板上的输入。当音频输入在连接应用转接板的时候，开发板上的音频输入端口不能使用。

# 模拟输出

开发板提供了两种模拟输出：单端立体声耳机接口和双路差分接口。

在耳机输出模式下，典型负载为16Ω(60mW)至32Ω(30mW)。默认情况下，Soundec Playground上的负载为32Ω。

注意：

  1. 模拟输出还可以通过P3接口连接到应用模块转接板上的输出。当音频输出在连接应用转接板的时候，开发板上的音频输出端口不能使用。
# 数字麦克风

在Soundec Playground上最多有10路DMIC输入口。可以通过P3连接到麦克风阵列转接板。DMIC通过转接板上的接口输入。

功能 管脚序号
VDDIP33 P3-15
DMIC Clock1 P3-26
DMIC Data1 and DMIC Data2 P3-25
DMIC Clock2 P3-28
DMIC Data3 and DMIC Data4 P3-27
DMIC Clock3 P3-30
DMIC Data5 and DMIC Data6 P3-29
DMIC Clock4 P3-33
DMIC Data7 and DMIC Data8 P3-31
DMIC Clock8 P3-34
DMIC Data9 and DMIC Data10 P3-32
# I2S

P2和P3接口可以接入I2S音频流，支持TDM格式。IOVDD逻辑电平为3.3 V。

功能 管脚序号
I2S1 Data Out P2-2
I2S1 Data In P2-4
I2S1 Frame Clock P2-6
I2S1 Bit Clock P2-8
MP0 P2-10
I2S2 Data Out P3-2
I2S2 Data In P3-4
I2S2 Frame Clock P3-6
I2S2 Bit Clock P3-8
External MCLK Input P3-10

# 其它接口

# JTAG

P2接口中有JTAG端口引脚，支持通过J-Link与Tensilica HiFi 3 DSP通信，进行调试与追踪。

# UART

J1是一个USB-C母座，支持UART协议与开发板交互。

# 硬件描述

# 连接端口

下表列出了开发板的连接端口功能：

标注名称 功能 描述
P1 POWER_5V连接 用于连接USB_5V输入，给核心板供电；用于电流监测
P2 JTAG interface JTAG通信
P3 应用模块转接插座 用于各种应用模块的转接
P4 IP33输出接口 用于IP33给外部供电选择
P5 IO33输出接口 用于IO33给外部供电选择
P6 RESET上下拉选择 用于核心板RESET脚上拉和下拉选择
P7 Wake up上下拉选择 用于核心板Always_ON脚上拉和下拉选择
P8 万能板接口 用于万能板供电连接
P9 万能板固定座 用于万能板固定
P10 MICBIAS选择口1 用于主板ADC1接ECM时，提供偏置电压
P11 MICBIAS选择口2 用于主板ADC2接ECM时，提供偏置电压
P12 模拟输入1的单端选择 用于主板ADC1单端输入时，AIN1接地
P13 模拟输入2的单端选择 用于主板ADC2单端输入时，AIN2接地
P14 RX断开选择口 用于烧录时，断开RX与应用转接模块的连接
P15 TX断开选择口 用于烧录时，断开TX与应用转接模块的连接

下表列出了P3应用模块接口的管脚定义：

下图是P3的管脚示意图：

下图是P3的管脚布局图：

# 开发板原理图和图稿

下图是原理图第1部分：

下图是原理图第2部分：

下图是原理图第3部分：

下图是原理图第4部分：

下图是原理图第5部分：

下图是原理图第6部分：

下图是原理图第7部分：

下图是原理图第8部分：

下图是原理图第9部分：

下图是原理图第10部分：

下图是原理图第11部分：

下图是原理图第12部分：

下图是原理图第13部分：

下图是原理图第14部分：

下图是原理图第15部分：

下图是原理图第16部分：

下图为信号图：

下图为Layer 1, Component Side：

下图为Layer 2, signal Plane：

下图为Layer 3, signal Plane：

下图为Layer 4, Bottom Side：

# 开发板BOM

下面是开发板的物料列表：
